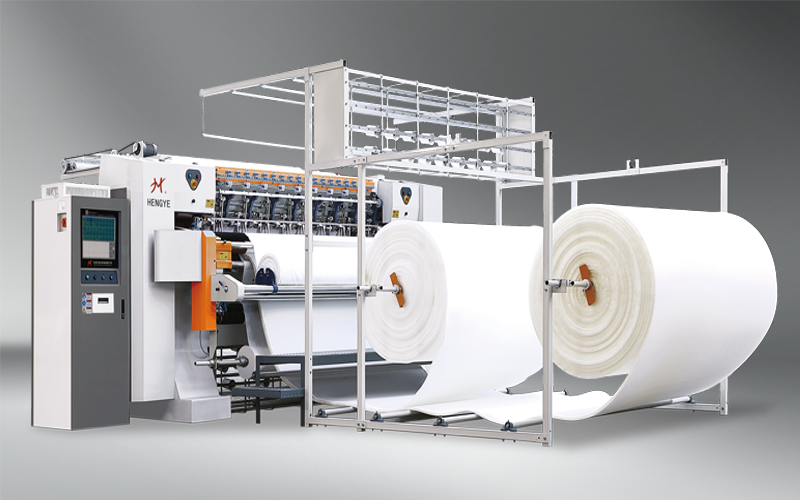

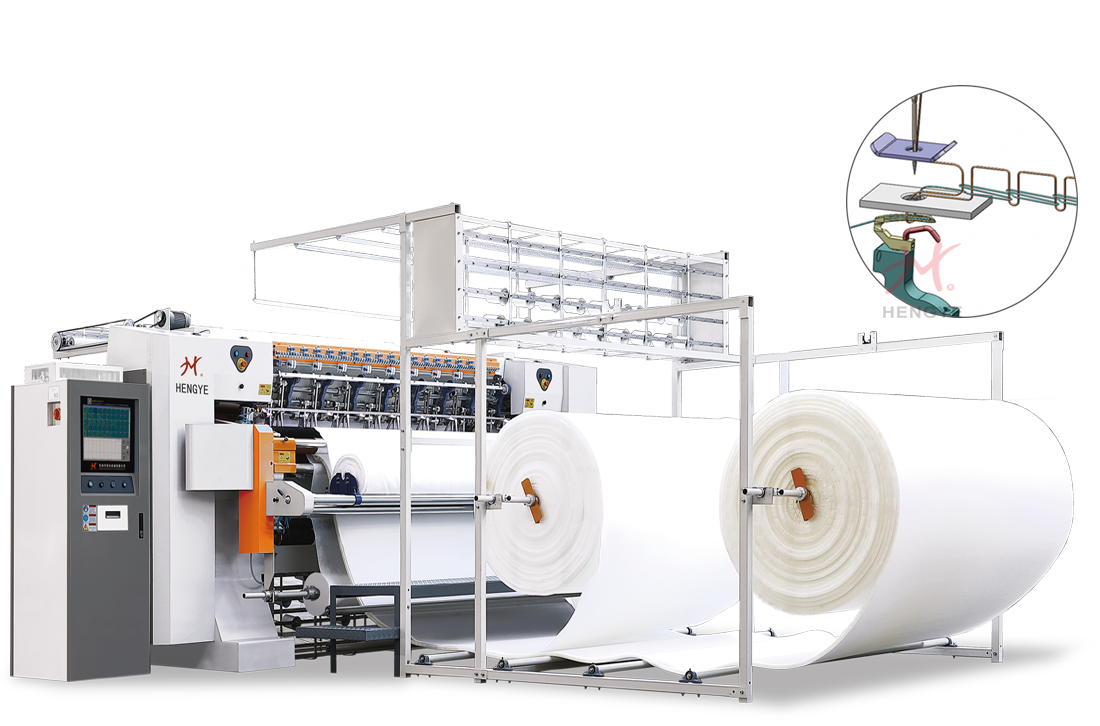

HY-W-SJ
电脑无梭多针绗缝机
电脑无梭多针绗缝机
高速
HY-W-SJ
电脑无梭多针绗缝机
高速
NO.1
HY-W-SJ
用途：绗缝高级床垫、床上用品、居家装饰等各种各样花纹。
1】优化机械结构，速度提高，产量增加；
2】绗缝线迹更紧实，绗缝图案“立体”更强烈；
3】针排和压板采用无凸轮的双摆臂运动机构，避免润滑油沾污布料的情况发生；
4】多次跨步独立图案（涵盖360°、180°绗缝图案）；
5】面、底线断线红外线检测自动停机，自动提针及数控调速；
6】通过CE 认证的安全保护标准；
7】绗缝材料厚度变化很大时，不用调整压板位置；
8】高刚度机身，机器运转速度高、震动轻、噪音低、无撞击；
9】新一代电脑控制系统，绗缝精度高，绗缝过程中无需过多的参数调整或修改图案；
10】CAD 绘图方法，图形精确，方便快捷；
11】强大的花模组合及多次跨步功能，可在各种大小的床垫里绗缝出每行各不相同的图案；
12】状态检测，机器的运行情况一目了然；
NO.2
HY-W-SJ
参数 [ 单位：mm] | HY-W-SJ |
主机尺寸 | 4795×1670×2050（长宽高） |
绗缝宽度 | 2450 |
针 排 距 | 50.8,76.2,127 ( 5" ) 76.2,76.2,152.4 ( 6" ) |
针 距 | 25.4 |
X 行 程 | 410 |
绗缝厚度 | ≤ 80 （所有图案） |
步 长 | 3-8 |
生产速度 | 60-300（米 / 小时） |
车针型号 | 24/180、23/160、22/140、21/130 |
主轴转速 | 600~1200（转 / 分钟） |
功 率 | 7 KW |
电 压 | 380V/50HZ / 220V/60HZ |
全机重量 | 5000 KG |
NO.3

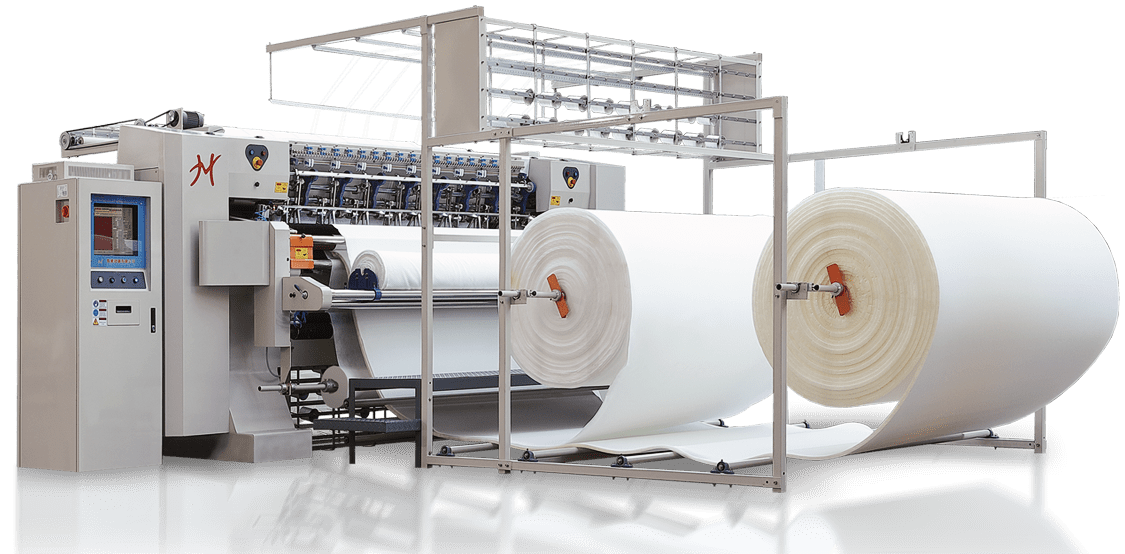

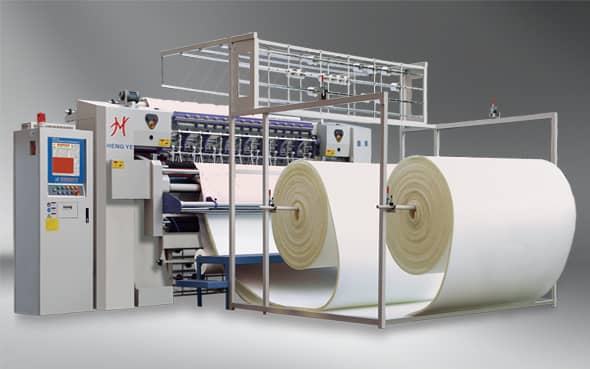

产品主机
produc Host
HY-W-SJ
NO.4
HY-W-SJ
机型 | HY-W-SJS-3S | HY-W-SJS-3 | HY-W-SJ | HY-W-BSJ | HY-W-DGN | HY-W-JH |
A | 4750 | 4700 | 4795 | 4795 | 4990 | 4840 |
B | 2100 | 2100 | 2050 | 2050 | 2120 | 2000 |
C | 2820 | 2820 | 2800 | 2800 | 2870 | 2940 |
D | 4750 | 5400 | 5460 | 5460 | 5690 | 5540 |
E | 670 | 670 | 500 | 500 | 500 | 350 |

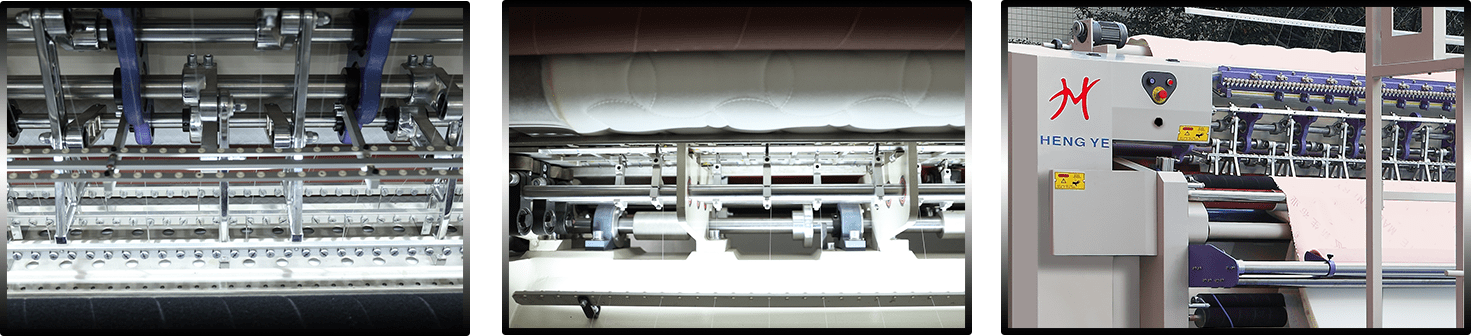

机械细节
Product Details
绗缝效果
Quilted effect

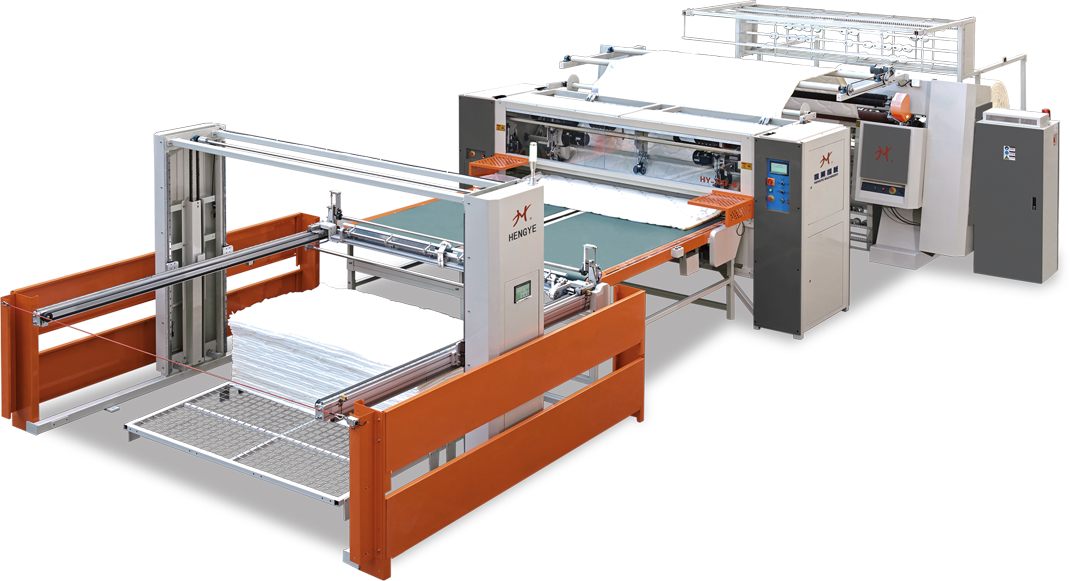

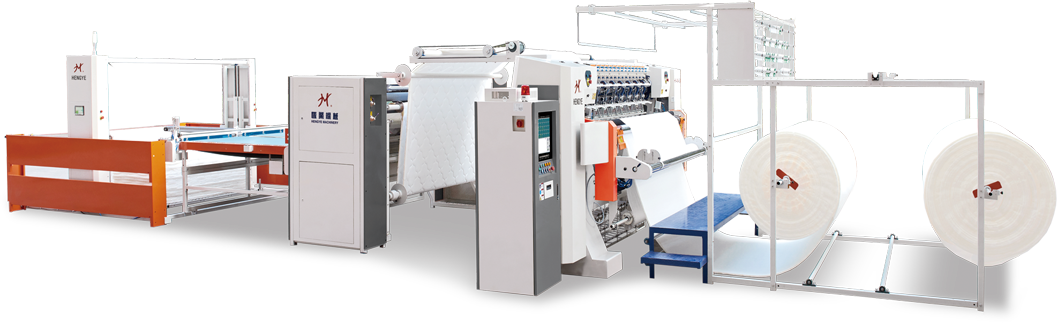

组合方案
Combination scheme
绗缝机 | 四边缝裁机 |裁剪机 |叠料机 | 卷布装置 ，可根据客户公司的需求推荐最合适您的绗缝组合方案！
HY-W-SJ 绗缝机
HY-QG-6 裁剪机
HY-D-1 叠料机
