B系列
电脑有梭多针绗缝机
家纺 | 服装 | 床上用品 | 软体家居 优选
更多

[ B 系列 ]

HY-94-2B,HY-118-2B,HY-128-2B

HY-94-3B,HY-118-3B,HY-128-3B

电脑有梭多针绗缝机

家纺 | 服装 | 床上用品 | 软体家居 优选


NO.1
功能
Detail Information
B 系列



用途:适用于绗缝高级床上用品、服装加工、手袋、手套、睡袋、被罩、座套、面料、居家装饰等各种各样花纹.


备注:订购时需要说明选用 10# 7# 梭子。


1】针排和压板采用无针柱和凸轮的双摆臂运动机构,精度高,耐用,并有效避免润滑油弄脏布料。

2】优化机械结构,实现加强型的高刚度机身与结构,从而使机器运转速度更快,更稳定。

3】料架分离结构,有效减少鞍架的负载。

4】采用结构的压板高低调节,更简便。

5】多次跨步绗缝(涵盖360°、180°绗缝图案)。

6】先进实用的面线断线检测技术

7】自动提针及数控调速。

8】新一代的电脑控制系统,先进的机械结构,绗缝精度高,绗缝过程中无需过多的参数调整或修改图案。

9】CAD的绘图方法,图形精确,方便快捷。

10】强大的花模组合功能,在长达3.2米的布料里可以绗缝出每行各不相同的图案

11】可绗缝简单的绣花图案。

12】运转状态监测及提示,机器的运行情况一目了然。


NO.2
参数
Parameter
B 系列

参数 [单位:mm]

HY-94-2B
HY-112-2BHY-128-2BHY-94-3B

HY-112-3B

HY-128-3B

主机尺寸(LWH)

Size(LWH)

4650 L

1320 W

1800 H

5180

1320

1830

5550

1320

1830

4650

1320

1800

5180

1320

1830

5550

1320

1830

针排数

Quantity of needle bar

2

2

2

3

3

3

绗缝宽度

Quilting width

240028403250240028403250

针排距

Space between needle rows

76.276.276.276.276.276.2

针距

Space between needles

25.425.425.425.425.425.4

X行程

X-axis movement displacement

304.8304.8304.8304.8304.8304.8

绗缝厚度

Thickness of quilting

≤25≤25≤25≤25≤25≤25

步长

Stitch length

2~52~52~52~52~52~5

生产速度(米/小时)

Speed of production ( m/h )

20~12020~12020~12020~12020~12020~120

车针型号

Model of needle

16#\19#16#\19#16#\19#16#\19#16#\19#16#\19#

主轴转速

Total power required

550~750500~750450~650550~750500~750450~650

功率

Speed of main shaft ( RPM )

5KW6KW6KW5KW6KW6KW

电压

Voltage

380V/50HZ

220V/60HZ

380V/50HZ

220V/60HZ

380V/50HZ

220V/60HZ

380V/50HZ

220V/60HZ

380V/50HZ

220V/60HZ

380V/50HZ

220V/60HZ

全机重量

Gross weight

4200KG4500KG5000KG4200KG4500KG5000KG



NO.3

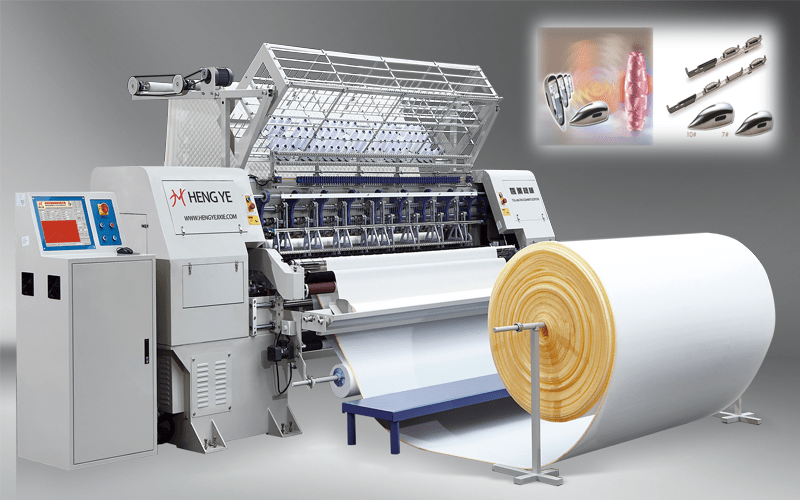

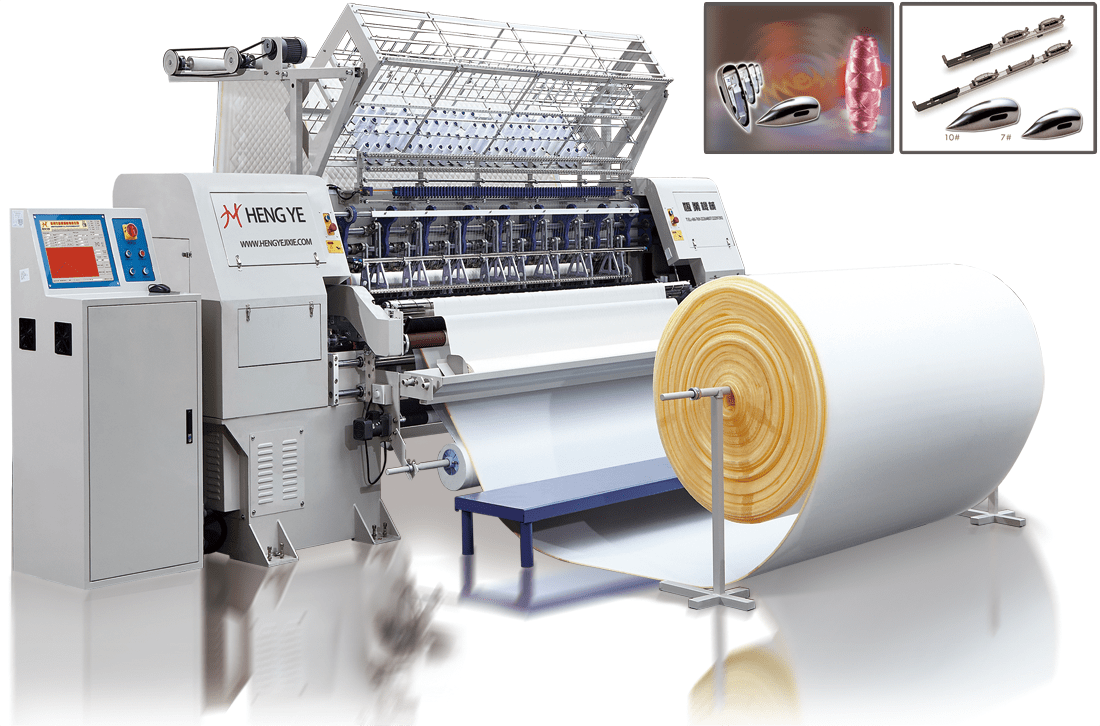

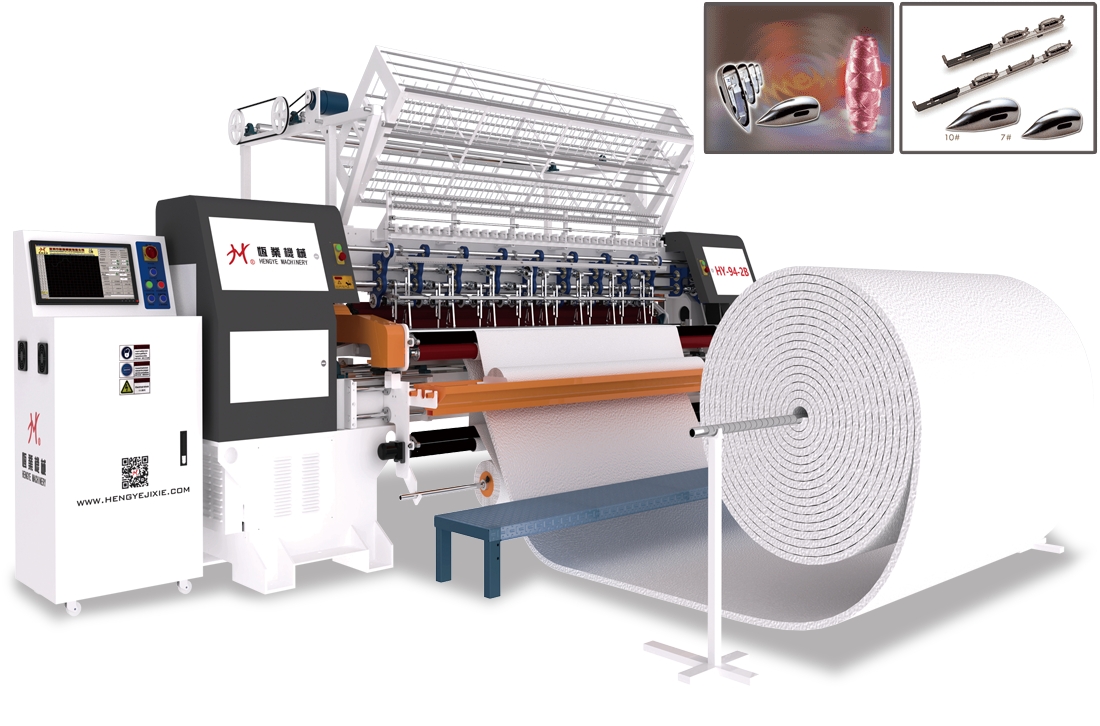

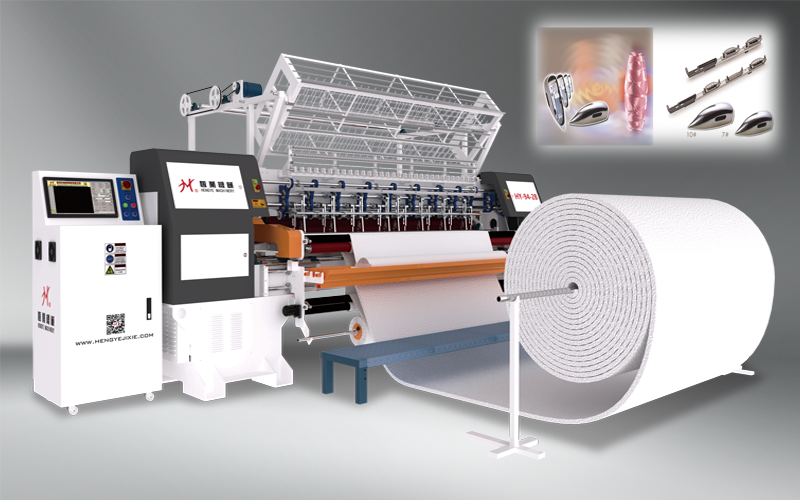

产品主机

Leading Brand

B 系列





NO.4

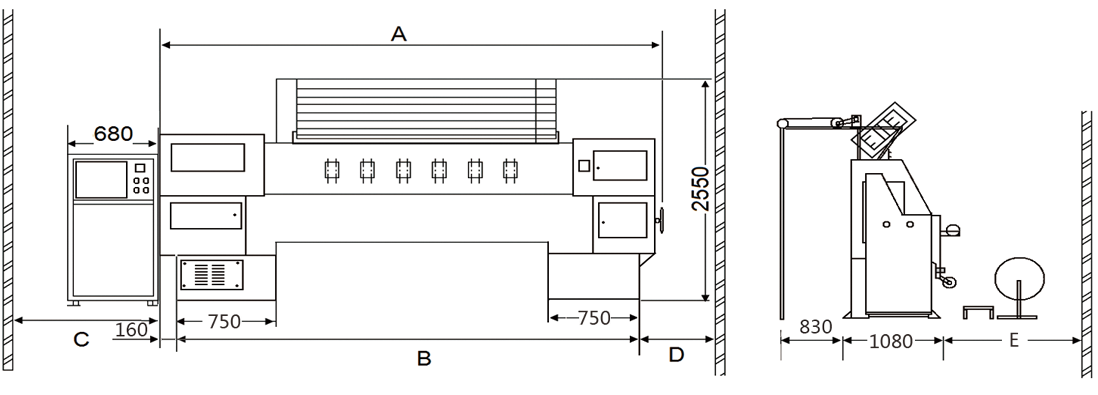

安装位置图
Installation Layout
 B 系列


注:右机脚位至墙壁尺寸>1200为通道尺寸,若大修机器墙壁要留抽轴用的孔(单位 Unit:mm)


机型

HY-94-2B

HY-94-3B

HY-112-2B

HY-112-3B

HY-128-2B

HY-128-3B

A

465051005550
B425047755150
C>1600>1600>1600
D>1300>1300>1300
E>2000>2000>2000



NO.5

机械细节

Details

B 系列



NO.6

绗缝效果

Quilted Effect

 B 系列


用途:家纺 / 服装 / 床上用品 / 软体家居 优选适用于绗缝高级床上用品、服装加工、手袋、手套、睡袋、被罩、座套、面料、居家装饰等各种各样花纹.



组合方案

Combination scheme



绗缝机 | 四边缝裁机 | 裁剪机 | 叠料机 | 卷布装置 ,可根据客户公司的需求推荐最合适您的绗缝组合方案!

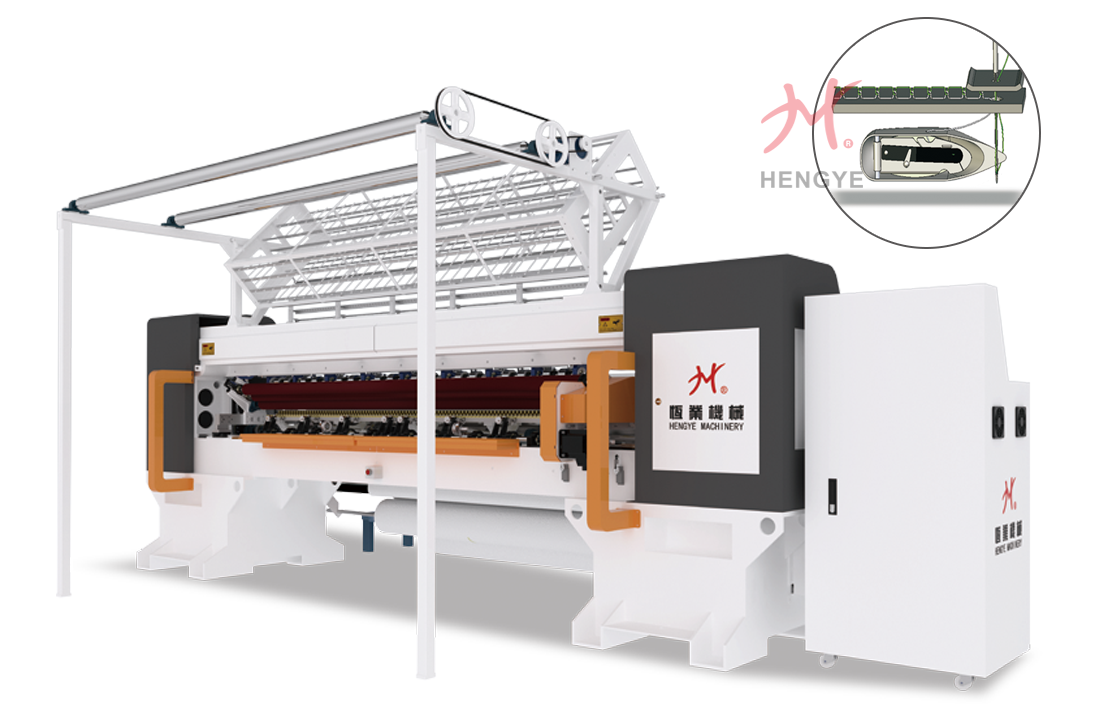

HY-94-3B/2B 有梭绗缝机
